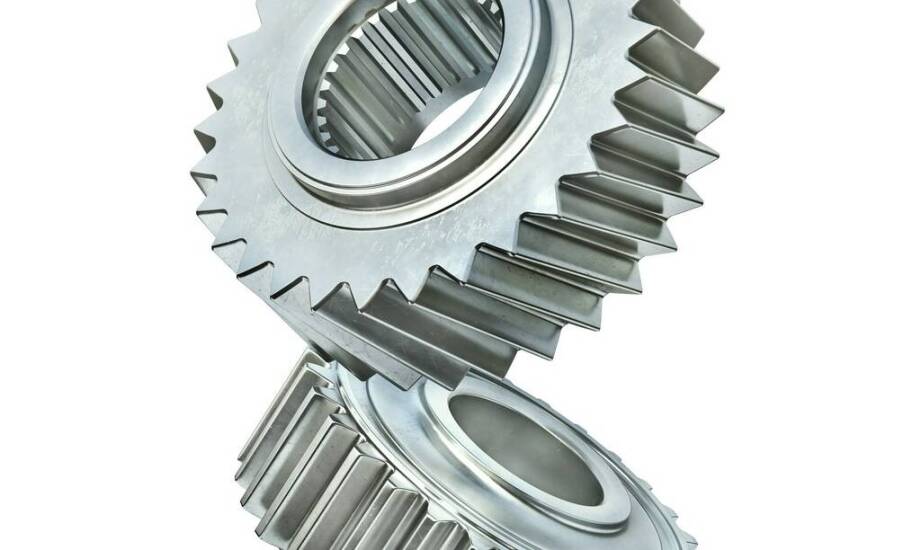

Koła stożkowe, proste i satelity w napędach Carraro — co zmienia ich rola podczas remontu

W napędach maszyn rolniczych i budowlanych mechanicy podczas remontu mostów napędowych często kierują się wyłącznie numerem katalogowym. W przypadku zaawansowanych układów Carraro określenie funkcji koła zębatego w całej konstrukcji jest równie ważne co identyfikacja samej części. Rola konkretnego elementu decyduje bowiem o sposobie przenoszenia momentu obrotowego, obciążeniu łożysk oraz ogólnej kulturze pracy przekładni. Właściwe zrozumienie tych zależności pozwala uniknąć błędów podczas składania dyferencjału. Mechanik znający zasady współpracy kół stożkowych, prostych i satelitów potrafi trafniej ocenić przyczyny awarii.

Specyfika pracy kół stożkowych i prostych w układzie napędowym

Koła zębate stożkowe odpowiadają za zmianę kierunku obrotów pomiędzy wałami, które przecinają się pod kątem prostym lub zbliżonym. Ich geometria sprawia, że kształt zębów stożkowych bezpośrednio wpływa na poziom obciążeń osiowych przenoszonych przez łożyska. W klasycznych mostach napędowych para stożkowa, czyli wałek atakujący i koło talerzowe, przekazuje napęd z wału wejściowego bezpośrednio na mechanizm różnicowy. Taka konfiguracja wymaga ogromnej precyzji podczas regulacji luzu międzyzębnego. Zbyt ciasne spasowanie prowadzi do szybkiego przegrzania oleju i zatarcia współpracujących powierzchni.

Zupełnie inną funkcję pełnią koła proste o cylindrycznym uzębieniu. Komponenty te pracują wyłącznie na wałach ułożonych do siebie równolegle. Koła proste stosuje się głównie w skrzyniach biegów do redukcji przełożeń bez generowania dużych sił bocznych. W przednich napędach ciągników i ładowarek elementy te dominują w sekcjach planetarnych zwolnic. Układy wyposażone w takie rozwiązania zapewniają kompaktową budowę piasty przy jednoczesnym przenoszeniu potężnych sił skrętnych. Różnica w zastosowaniu wynika bezpośrednio z fizyki kinematycznej. Modele stożkowe sprawdzają się w punktach zmiany wektora siły, natomiast wersje proste stabilizują układ liniowy.

Diagnostyka dyferencjału i weryfikacja uszkodzeń satelitów

Wewnątrz mechanizmu różnicowego koło talerzowe napędza obudowę, w której osadzone są mniejsze koła zębate. Satelity i koła boczne współpracują ze sobą, umożliwiając półosiom obroty z różnymi prędkościami podczas pokonywania zakrętów. Ten skomplikowany podzespół charakteryzuje się specyficznymi objawami awarii, które można pomylić z uszkodzeniem głównej pary napędowej. Zużycie sworzni i samych satelitów zazwyczaj manifestuje się wyraźnymi stukami słyszalnymi wyłącznie podczas manewrowania. Z kolei wypracowana para główna stożkowa generuje ciągłe wycie nasilające się przy stałej prędkości jazdy.

Właściwa ocena stanu technicznego wymaga analizy śladów pozostawionych na powierzchni metalu. Wybłyszczenia i głębokie bruzdy na bokach zębów stożkowych stanowią wyraźny sygnał chronicznego niedoboru środka smarnego. Jeżeli mechanik zauważy wżery zmęczeniowe na szczytach zębów, układ najprawdopodobniej pracował pod zbyt dużym obciążeniem. W maszynach rolniczych, takich jak ciągniki Zetor czy Massey Ferguson, oraz w sprzęcie budowlanym marki Komatsu, podobne usterki wymuszają gruntowny przegląd. Zjawisko przeciążenia często dotyczy ładowarek kołowych, gdzie zmienne opory gruntu poddają dyferencjał ekstremalnym próbom.

Podczas kompleksowej odbudowy mostu kluczowy staje się dostęp do odpowiednich podzespołów. Specjalizująca się w układach napędowych firma NAWROCCY OEQ dystrybuuje sprawdzone elementy, a w przypadku rzadkich maszyn wytwarza niezbędne koła zębate na zamówienie. Kiedy mechanicy wymieniają zużyte elementy, oryginalne części carraro polska pozwalają przywrócić fabryczne parametry pracy mechanizmu różnicowego.

Uniwersalność komponentów a precyzja doboru

Producenci zaawansowanych układów jezdnych regularnie unifikują poszczególne rozwiązania konstrukcyjne w różnych klasach sprzętu. Te same koła stożkowe z popularnych mostów napędowych trafiają zarówno do ciężkich ciągników rolniczych, jak i zwrotnych ładowarek. Modele satelitów z powodzeniem pracują w maszynach różnych marek, o ile zachodzi pełna zgodność całego modułu różnicowego. Warto pamiętać, że tempo zużycia tych elementów drastycznie różni się w zależności od środowiska pracy. W ciągnikach zrywkowych uszkodzenia wynikają głównie z przeciążeń dynamicznych, natomiast w koparkach problemem bywa zanieczyszczony olej.

Przygotowanie do naprawy powinno opierać się na solidnej diagnostyce uszkodzeń. Dobór odpowiedniego zamiennika zaczyna się od ustalenia funkcji koła zębatego w układzie oraz zdefiniowania zakresu przenoszonych obciążeń. Mechanik musi bezbłędnie zrozumieć, dlaczego dana część uległa zniszczeniu, aby naprawiony moduł pracował bezawaryjnie przez długi czas. Weryfikacja numeru katalogowego na obudowie stanowi jedynie formalne potwierdzenie właściwego wyboru, który zawsze wynika z eksperckiej wiedzy o przekładniach.
